水性環(huán)氧砂漿

通過自乳化環(huán)氧乳液EP380，乳化不含水的水性固化劑MH3150，具有乳膠粒子小，界面張力低，滲透性優(yōu)，顏色淺，混合粘度低，憎水性好，抗壓和抗折強度高，附著力好等特點。

 MH3150系脂肪胺和脂環(huán)胺縮合產物，加水一倍成透明液體，多氨基分子結構增韌型固化劑，憎水性好，剛柔相濟，具有表面活性劑特點，可以降低體系表面張力，促進水性環(huán)氧的滲透性。

用于地坪中底涂，混凝土滲透防腐底涂，水性裝修裝飾膠，彩砂地坪，面涂清漆，砂基防滑車道，瓷磚膠，公路快速修補，混凝土防塵(沙)劑等。

該混合體系典型特點：

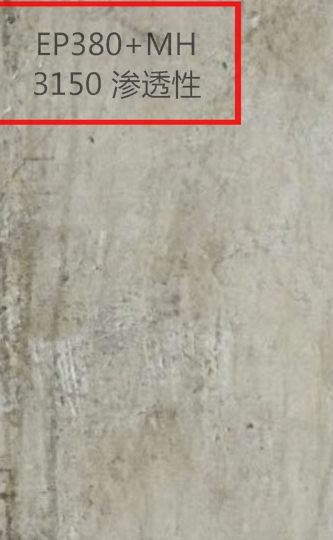

1、配合EP380，對混凝土具有很好的滲透性，C40混凝土能滲透1毫米以上。正拉粘接強度》5.4MPa.

2、剛柔相濟，抗壓和抗折強度均較高，既耐磨抗壓又能有效緩解應力，防止開裂。

3、耐酸堿、耐溶劑、耐油污、耐水性好。

4、能有效處理河沙。交聯密度大，機械強度高，對多種底材粘接強度高。

 5、濕粘接強度高。

一、       技術指標

  二、   制作成水性環(huán)氧砂漿的機械性能：

       2-1參考配方：

        EP380          100份

        MH3150        25份

        去離子水      50-100份

        水泥             250份

        70-120目河沙             500份

        硫酸鈣晶須     5份

           對C40混凝土表面滲透性》1mm

     抗壓強度（MPa）：        》40.2（3天）

                                         》51（15天）

                                         》60.8（28天）

     劈裂抗拉強度（MPa）：     》8（28天）

 抗折強度（MPa）：        》21（28天）

與舊混凝土正拉粘接強度（MPa）：  5.4（干粘接 28天）  舊混凝土破裂

                                                     3.6（濕粘接 28天）  舊混凝土破裂

按照下列配方制作的水性環(huán)氧砂漿，在21-25°C,濕度45-55%的環(huán)境下固化，測得的參數。

  三、水性環(huán)氧防護底漆參考配方

         建筑混凝土防護底漆，具有顏色淺，耐黃變，表干快，韌性好，剛性好，附著力滲透力優(yōu)秀，有效防止混凝土泛堿，修補裂紋，增強混凝土強度，耐水、耐酸堿、耐溶劑、耐鹽霧好等特點。

        EP380          100份

        MH3150         25份

        水性流平劑      少量

        去離子水         50-125份

四、制作透水磚及彩砂地坪、防滑車道等工藝建議

1．  環(huán)氧E215稱量準確，用手動電錘（400轉）攪拌器混合均勻，加水攪拌，再和彩砂拌和，為保證彩砂表面充分浸潤，一般粗砂少加水或不加水，細砂適當多加水。理論上盡量少加水，以免因水分揮發(fā)不完全導致強度下降。

2．  適當加入水性增稠劑防止膠水流掛，或加入300-400目硅微粉（純膠3％左右）增大接觸面積，均有利于提高透水磚抗壓強度。

3．  如需進一步提高透水磚強度，可在高壓成型初步固化后，表面涂刷或含浸水性環(huán)氧膠（可在A、B混合后加入2-10倍水后使用），常溫養(yǎng)護7天后測試強度。

4．  一般建議膠砂比為1:19（重量），純膠水占比膠砂總重4-6％最合適（不含水）。

5．  注意空氣濕度和溫度的影響。一般要求溫度10°C以上，濕度85%以下施工。野外施工注意選擇氣候條件，空氣對流、太陽直曬、空氣干燥等均有利于水份的揮發(fā)。

6．  提高強度的辦法，提高膠砂比和膠水比，增加用膠量，減少加水量。

    7、    參考配方：

   E-215                               10

    692                                  1

    MH 3150                           5

    400目玻璃纖維粉              3.2

    正丁醇                              4

     水                                   2

    100目河沙                       304

   偶聯劑KH560                    0.08
結論：制作的透水磚強度高，耐水性好，透水效率高。

五、包裝貯存

    1．包裝分20KG塑料桶或者200KG鐵桶裝?？筛鶕蛻粢蟀b。

    2．儲存時間應注意密封，置于陰涼干燥處，避免日曬和局部過熱，有條件可置于低溫環(huán)境下儲存,固化劑有效期不少于二年，環(huán)氧乳液保質期6個月。

     3．運輸儲存過程中避免高溫、泄露和進水。
