水下修補砂漿專用固化劑MH-2803
水下施工專用環(huán)氧樹脂固化劑
一、性能及應(yīng)用
本品為改性脂環(huán)胺固化劑，低粘度，低毒，低氣味，低色相，韌性好，特殊的分子結(jié)構(gòu)設(shè)計提供了固化劑強烈的憎水性，在復(fù)雜的帶水環(huán)境下施工可靠性極高：極佳的滲透性和流平性，尤其是添加填料后仍能保證足夠的流動性；有較長的適用期，放熱平穩(wěn)不爆聚，尤其適合水下灌漿、機灌裂紋修補、水下修補砂漿、水下建筑結(jié)構(gòu)膠、水下防腐涂料的配制；即使水下施工，優(yōu)良的滲透性仍能使混凝土強度提高30%以上；無白樺、無浮膠，對多種有機或無機建筑材質(zhì)具有極佳的粘接強度，水泥環(huán)氧砂漿變色輕微，同無水干燥條件下相比，強度下降幅度很??；穩(wěn)定的剛性結(jié)構(gòu)提供了分子優(yōu)秀的耐腐蝕性、耐水性和耐老化性；水下施工極少外溢，不含游離酚，綠色環(huán)保，對水源無污染。
二、主要性能指標(biāo)

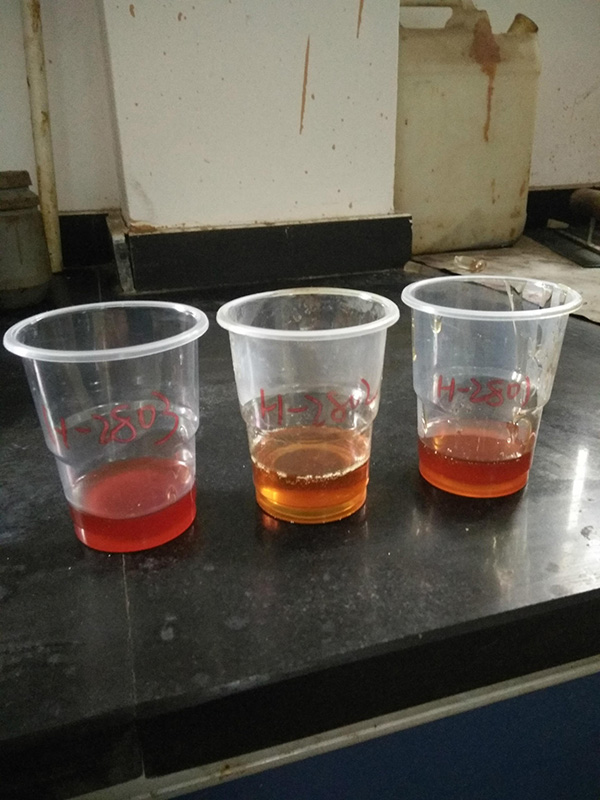

固化物種類
水下環(huán)氧砂漿專用
固化劑H-2801
水下灌漿料專用固化劑H-2802
水下環(huán)氧砂漿專用固化劑H-2803
色澤（Fe-Co）
8
胺值（mgkoH/g）
650-700
活性氫當(dāng)量
50
粘度（25℃ mpas）
<3000
使用比例（以E-51計算）
4:1
適用期（25℃ 100克）
15
水下初固化時間（25℃）
1.5小時
粘接強度
鋼-鋼剪切強度（Mpa水下）
23.1

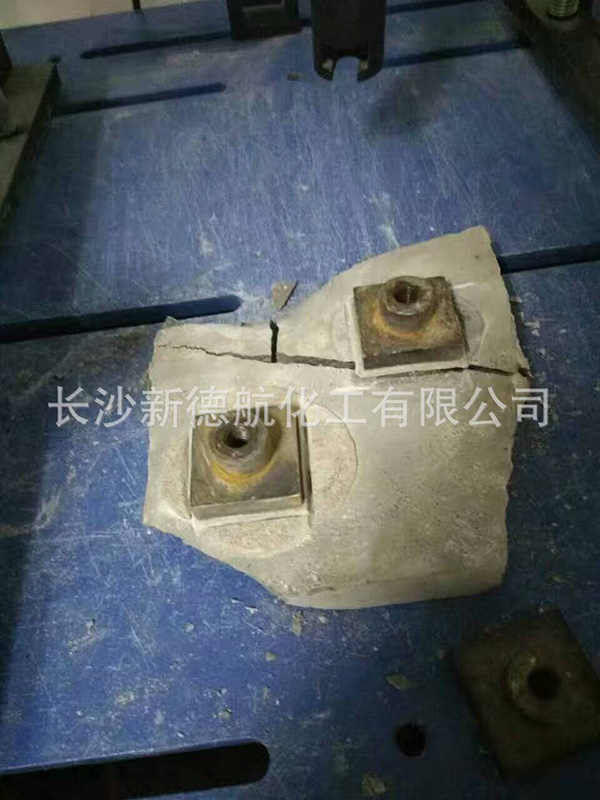

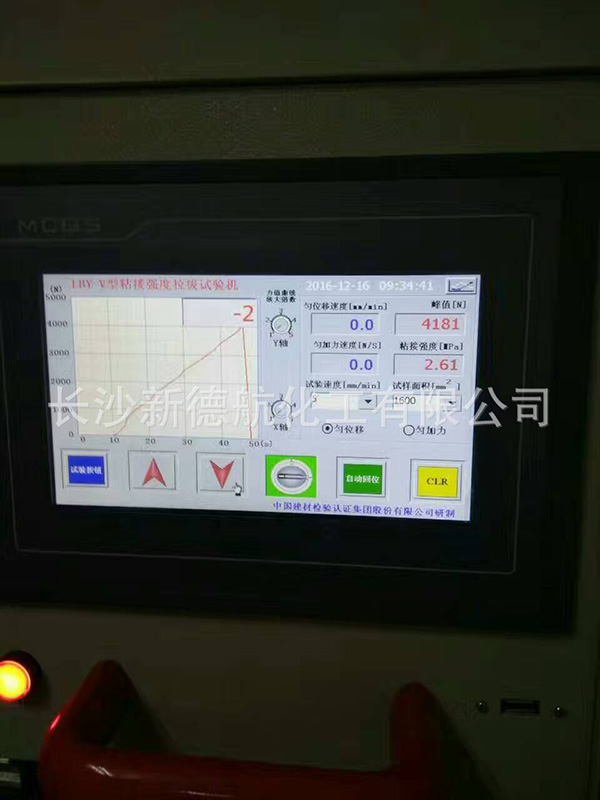

鋼-C45混凝土正拉粘接強度（Mpa水下）
3
》2.3，C30混凝土內(nèi)聚破壞
固化物性能
劈裂拉伸強度（Mpa水下）
>5
抗壓強度（Mpa水下24小時）
>20
抗壓強度（Mpa水下3天）
-------
抗壓強度（Mpa水下30天）
>50
抗彎強度（Mpa水下）
>12
抗?jié)B等級
>P6
三、包裝與儲存
1、包裝分20KG塑料桶或200KG鐵桶裝，可根據(jù)客戶要求包裝。
2、儲存應(yīng)注意密封，置于陰涼干燥處，避免日曬和局部過熱，有條件可于低溫環(huán)境儲存。有效期不少于兩年。
3、運輸儲存過程避免高溫、泄漏和進(jìn)水。

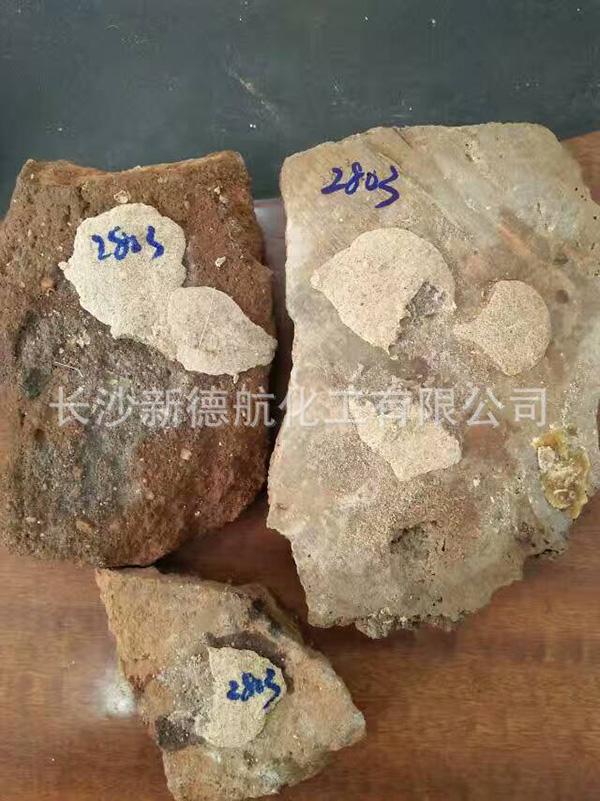

MH-2803特點:粘度低，顏色淺，操作時間15分鐘，24小時抗壓強度達(dá)到60mpa，無浮膠、高憎水,砂漿水下流平性滲透性好。水下粘接強度好，綜合性能比肩進(jìn)口水下固化劑，適合做水下快速修補砂漿。
歡迎國內(nèi)同仁拿我司固化劑和進(jìn)口同類型水下固化劑同等條件下做性能參數(shù)比對，歡迎提出質(zhì)疑！
水下環(huán)氧樹脂水泥砂漿配制工藝請參照公司動態(tài)之《水下環(huán)氧樹脂灌漿料研究報告》。
參考配方：
|
128通用型環(huán)氧樹脂 |
|
|
85-100份 |
|
活性稀釋劑692 |
|
|
10-15份 |
|
水下固化劑MH-2801 |
|
||
|
水下固化劑MH-2802 |
|
||
|
水下固化劑MH-2803 |
25份 |
||
|
水泥 |
|
|
25-100份 |
|
40-60目河沙 |
|
|
125-375份 |
|
活性硅微粉 |
|
|
25-100份 |
河沙添加越多，成本越低，但是水下流動性同步下降，請根據(jù)實驗需要增減加沙量。
對低溫15°C以下水溫環(huán)境請試驗證實后謹(jǐn)慎使用！
